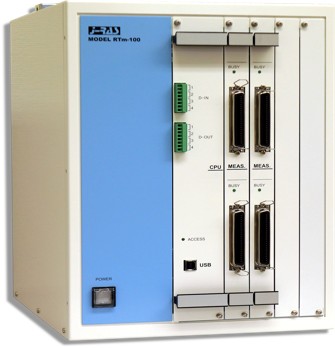

도통신뢰성(접촉저항) 테스터 RTm-100 시리즈
작성자 관리자
날짜 2026-02-03 21:20:20
μΩ 수준의 미소 저항을 고정밀도로 계측 가능한 다채널 테스터입니다. 50ms/CH의 고속 스캔 처리로 전류, 전압을 동시 샘플링하여 정확하게 저항 값을 산출합니다.
소형 케이스에 최대 240CH까지 증설 가능합니다.
표준으로 AC/DC 전류 소스가 장착되어 있어 다양한 샘플 평가에 이용할 수 있습니다.
상세 보기
제품의 특징
제품의 특징
- ◆ 50ms/CH의 스캔 처리로 다채널 계측으로도 고속 사이클 시험에 추종, 연동 가능.
- ◆ CH 스캔의 4단자망 전환에는 반도체 릴레이를 채용, 기계식 릴레이 방식에 대해 대폭 장기 신뢰성 향상.

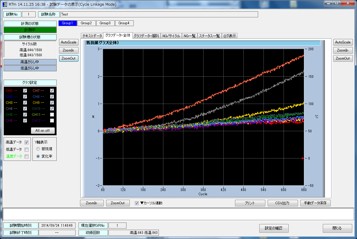

- ◆ 표준으로 AC/DC 전류 소스를 탑재. 계측 용도에 따라 소프트웨어에서 임의로 선택 가능.
- ◆ 240CH까지 증설 가능한 소형 케이스는 장소에 구애 받지 않고 설치 가능하며 이동도 간단.
- ◆ 열전대를 접속하여 온도 데이터 표시 및 수록 가능(옵션).
- ◆ CH의 식별이 용이한 컬러 케이블 납땜 작업의 부담과 실수를 저감.
- ◆ 전용 계측회로, 전용 케이블로 노이즈 저감.
- ◆ 장치의 신뢰성을 높이는 자가진단기능 탑재.
제품의 주요사양
- ◆ 본체구성 : 24채널 단위로 240채널
- ◆ 계측 저항범위 : 1μΩ∼10Ω
- ◆ 전압인가/계측범위 : AC, DC 모두 대응
- ◆ 계측 속도 : 채널 스캔방식, 50msec/CH
- ◆ 계측 방식 : NG판정 저항치 검출에 의한 자동차단방식
용도
- ◆ Through Hole, 땜납 접합부, 회로 패턴의 도통 신뢰성 평가.
- ◆ 각종 부품, 커넥터 및 PCB 등의 연결, 접속 저항을 평가.
- ◆ 전기가 통하는 부분의 저항을 연속 계측하여 평가.
