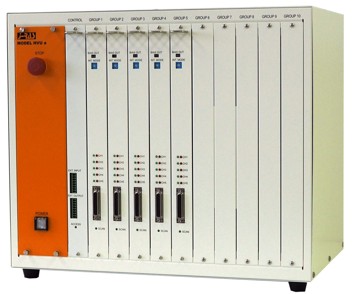

이온 마이그레이션 테스터 고전압 HVUα 시리즈
작성자 관리자
날짜 2026-02-09 18:19:21
50V~6KV의 폭넓은 인가 전압 레인지. 고전압 디바이스의 TDDB시험, 파워 모듈의 연속내압시험, 고내압 콘덴서의 리크전류 측정, PCB 등의 각종 고전압 부품의 절연 신뢰성 시험에 활용됩니다.
상세 보기
제품의 특징
제품의 특징
- ◆ 100ns 이하의 고속 이벤트 계측 기능으로 부분 방전도 검출(저항값 데이터와 동시 계측도 가능).
- ◆ CH 개별 전원 탑재 & CH 개별 피드백으로 각 샘플에 안정적인 전압 인가.
- ◆ CH 개별 전원 탑재 & CH 개별 제어로 전 CH에 다른 인가 전압 설정 가능.
- ◆ 기계식 릴레이에 의한 스캔이 없으므로 연속 시험 중 고장이나 트러블 없음.
- ◆ 단락 검출 회로의 CH 개별 탑재로 순간적인 샘플 단락에도 추종.
- ◆ 액티브가드 시스템 가드 방식의 노이즈 저감 및 3중 차폐 케이블 채용(계측측).

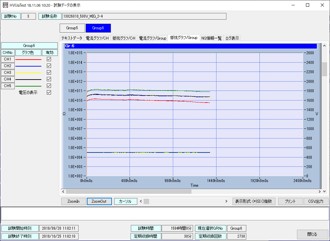

- ◆ 전용 소프트웨어로 그래프 표시 및 데이터 수록 가능.
- ◆ 5채널 단위로 수요에 따라 시스템 구성 가능.
- ◆ 안전 기능으로 리모트 긴급정지 탑재(무접점입력 및 긴급정지 스위치).
제품의 주요사양
- ◆ 본체구성 : 5채널 단위로 50채널 (최대 2개 유니트 증설가능)
- ◆ 계측 저항범위 : 36㏀∼120TΩ (모델에 따라 다름)
- ◆ 전압인가 범위 : 50~6000V (모델에 따라 다름)
- ◆ 계측 분해능 : 1V
- ◆ 계측 속도 : 채널 스캔방식, 50msec/CH
- ◆ 순시 이벤트 검출 속도 : 100nsec 이하/CH
- ◆ 순시 단락 검출 속도 : 10msec 이하/CH
- ◆ 계측 방식 : 채널별 독립의 High Side 전류계측방식
용도
- ◆ 고전압 디바이스의 TDDB 시험.
- ◆ 파워 모듈의 연속 내압 시험.
- ◆ 고내압 콘덴서의 누설전류 시험 (용량 계측도 가능).
- ◆ PCB의 마이그레이션 시험.
