제품의 특징

간단 · 편리

• ◆ 하이사이드 계측 채택으로 시료 납땜 작업공수 대폭 삭감.

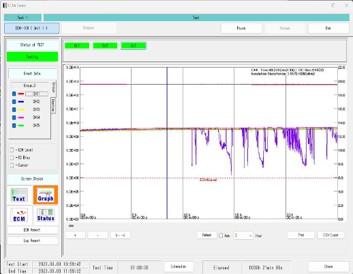

• ◆ 간단 조작 소프트웨어로 직관적인 조작을 할 수 있습니다.
• ◆ 중간 경과의 기록·보고에 편리한 리포트 기능을 탑재하고 있습니다.
• ◆ 시험 중에는 테스터 단독 동작이 가능하여 컴퓨터를 끌 수 있습니다.

고성능&고기능

• ◆ 채널별 개별 탑재의 인가·계측 회로로 전 채널 16ms 의 상시계측 달성.
  ⇒ 리크 터치 현상의 검출 능력이 높아 신뢰성 시험의 "품질"이 향상.
• ◆ 1대의 PC로 최대 400채널까지 증설 가능.
• ◆ 채널마다 다른 시험 전압을 설정할 수 있습니다.

높은 신뢰성

• ◆ 데이터 기록 매체에 물리적 고장이 적은 CF 카드 채택.
• ◆ 쉽게 탈착 가능한 유닛 구조로 유지 보수성이 뛰어납니다.
• ◆ 액티브가드 시스템 가드 방식의 노이즈 저감 및 3중 차폐 케이블 채용.
• ◆ 안전 기능으로 리모트 긴급정지 탑재(무접점입력 및 긴급정지 스위치).

제품의 주요사양

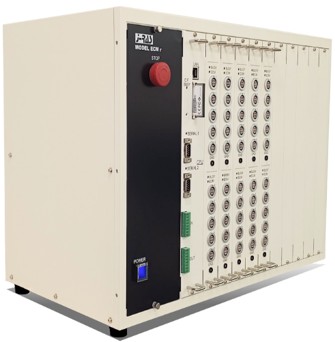

• ◆ 본체구성 : 10채널 단위로 100채널 (최대 4개 유니트 증설가능)
• ※ 인가전압 1000V 모델과 2000V 모델의 혼합구성도 가능.
• ◆ 환경시험기 통신기능 : RS232C 또는 RS485
• ◆ 계측 저항범위 : 10㏀∼500TΩ
• ◆ 전압인가 범위 : 5.0∼1000.0V 또는 5.0∼2000.0V
• ◆ 계측 분해능 : 0.1V
• ◆ 계측 속도 : 전 채널 상시계측, 16msec/CH
• ◆ 계측 방식 : 채널별 독립의 High Side 전류계측방식

용도

• ◆ 고전압 디바이스의 절연 신뢰성 평가 시험.
• ◆ 파워 모듈의 연속 내압 시험.
• ◆ 고내압 콘덴서의 누설전류 시험.
• ◆ PCB의 마이그레이션 시험.
