HIRAYAMA HAST의 특징

작성자 관리자 날짜 2026-02-11 10:31:42
신형 컬러 터치 패널 탑재, 전용 앱으로 단말기에서 외부 조작도 가능합니다. 수많은 우위성을 자랑하는 2조식 구조의 고가속 수명 시험 장치(HAST 장치)입니다. 상세보기
제품의 특징

제어방식 및 배기모드를 시험 목적에 따라 선택 가능
  • 본 제품은 기존에 시행되어 온 수많은 시험 조건과의 상관성을 중시, 2가지 제어 방식[포화, 불포화], 3가지 타입의 배기 모드[습도유지 서냉 모드, 보습냉각 모드, 급속배기 모드]로 시험 목적에 따라 운용할 수 있습니다.
3종류의 운전모드
  • 정치 운전 모드 및 최대 150 패턴 내에서 총 1500 스텝의 등록이 가능한 프로그램 운전 모드와 더불어 클리닝 운전 모드를 갖춤.

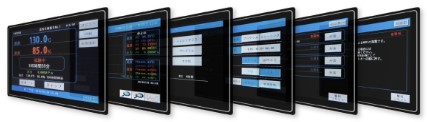

컬러 터치패널 탑재
  • 각종 버튼 조작, 수치 및 그래프 및 경보 메시지 표시 등 모든 것이 집약된 신형 컬러 터치 패널 탑재.
  •

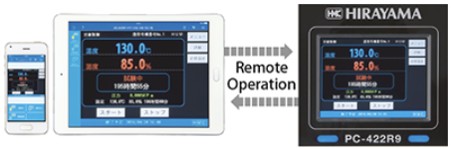

전용 앱으로 원격조작 가능
  • 전용 앱에 의한 외부 단말로부터의 조작을 실현. 설치 장소, 도입 대수라고 하는 조건에 얽매이지 않고, 감시·조정·조작이 가능합니다.
  •

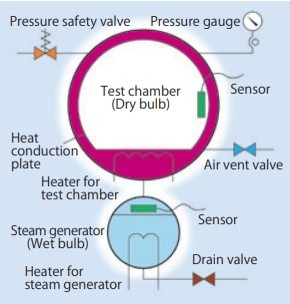

뛰어난 성능을 발휘하는 챔버
  • 시험조와 증기 발생조가 각각 독립된 2조식 구조를 채택하여 물의 응축 현상이 없습니다. 1조식 구조에 비해 시험조(건구)의 유효 구역을 최대한 활용하면서 증기 발생조(습구)와의 사이에서 서로 미치는 온도 영향이 적어 보다 안정적인 시험평가가 실현 가능합니다. 또한 각 탱크는 강도, 온도 분포에 신뢰성이 있는 원형 챔버를 사용하고 있습니다.
  •
오염에 강한 챔버
  • 챔버에 평활화와 광택을 부여하는 전해 연마 처리를 한 스테인리스 SUS 316L를 사용.
  • 내식성의 향상, 오염의 부착 방지, 제거 세정성이 뛰어나고, 내부 오염의 영향을 최소화합니다.
  •
안정성과 기능성의 양립
  • ◆ 전동 클램프 방식의 문 잠금 장치
  • 문의 잠금 장치는 견고한 안전 성능을 자랑하는 전동 클램프 방식을 채택.
  • 개폐는 버튼 하나로 간단하게 조작할 수 있습니다. 또, 인터록 기구, 개폐 확인 기구등의 안전 장치도 갖춤.

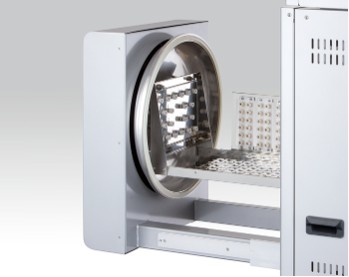

    • ◆ 슬라이드식 트레이
    •
    • 시료를 싣는 시료대(트레이)는 문을 앞으로 당김으로써 수조 내에서 외부로 끌어내는 슬라이드 방식.
    • 시험 종료 후 고온의 탱크 내에 손을 넣지 않고, 안전하고 쉽게 시료를 출납할 수 있습니다.

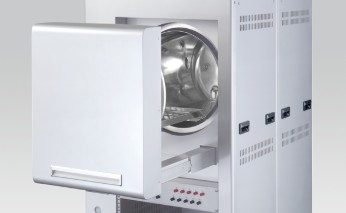

      • ◆ 전압인가 단자에도 간단하게 접속
      •
      • 전압 인가 단자는 문 내면에 배치.
      • 통전 시험 시 시료와의 접속 작업도 챔버 외부에서 수행할 수 있습니다. (표준 장착: 20단자)
      • PC-304R9 / R9D : 최대 60단자까지 증설가능. (옵션)
      • PC-422R9 / R9D : 최대 80단자까지 증설가능. (옵션)
운전기록 및 프로그램을 외부 메모리에 저장
  • 온도, 습도, 압력의 운전 기록을 USB 등의 외부 메모리에 보존. 기록계가 없는 경우에도 운전 기록을 남길 수 있습니다. 또한 본체에서 설정한 프로그램 도 보존할 수 있으며, 여러 대의 같은 기종에 설정을 복사할 수도 있습니다.

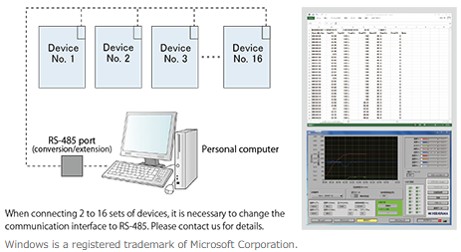

통신 인터페이스 장비, 집중 감시 및 관리도 가능
  • 본 제품은 RS-485 포트를 표준으로 갖춤. 전용 소프트웨어(Windows 대응)로 PC로부터의 시험 조건의 설정·확인, 시험 상태·트러블 상태의 파악, 데이터 처리 등 모든 작업을 일괄적으로 실시할 수 있습니다. 또, 1대의 PC로 최대 16대의 집중 감시·집중 관리가 가능한 네트워크 시스템을 실현했습니다.
  •
자동 클리닝
  • 종래의 정치 운전·프로그램 운전에 더하여 오토·클리닝 운전을 탑재. 수조 내 세척에 효과적인 조건으로 클리닝이 가능해졌습니다.
예비 가열 기능
  • 정치 운전 시에 미리 시험조의 온도를 선행 가열할 수 있는 예비 가열 기능 탑재. 프로그램 운전으로 설정하지 않고 수조 내의 시료를 데워서 시험할 수 있습니다.
이온 마이그레이션 가속평가
  • HAST 장치에 이온 마이그레이션 테스터를 조합하여 PCB, 재료 및 전기전자 부품 등의 절연 불량 현상을 단기간에 포착하는 가속 평가 장치로 사용이 가능합니다.
  •
배수용 냉각탱크
  • 시험 종료 후 열배수는 냉각탱크에서 냉각 후 안전하게 배수됩니다. 배수용 배관은 내열성 염화 비닐 배관(JISK 6776)도 사용 가능합니다.
자동운전 개시
  • 원하는 종료시간에 맞추어 시험개시 시간을 지정할 수 있는 자동 스타터를 표준으로 갖춤(월일 시간 설정식).
공기 잔류, 외부 가압 기능(Air HAST 옵션대응)
  • 일반적인 HAST 장치에서는 탱크 내의 공기를 배출하고 수증기만으로 채워진 환경하에서 시험을 실시합니다. 그렇기 때문에 상승 시에 가습수를 가열하고 발생한 증기에 의해 탱크 내의 공기를 배출하는 공기 빼는 공정을 실시할 필요가 있습니다.
2가지 제어방식
  • 온도, 습도, 압력의 운전 기록을 USB 등의 외부 메모리에 보존. 기록계가 없는 경우에도 운전 기록을 남길 수 있습니다. 또한 본체에서 설정한 프로그램 도 보존할 수 있으며, 여러 대의 같은 기종에 설정을 복사할 수도 있습니다.
  •
  • ◆HUM / 불포화 제어 : 결로를 방지하고 65~100% RH까지 습도를 임의로 설정할 수 있는 불포화 시험 모드입니다. 정치 운전 및 프로그램 운전 모두 상승, 하강의 기울기 설정, 습도 제어도 가능합니다. IEC 60068-2-66 및 JIS C 60068-2-66에서 정해진 시험조건을 만족할 수 있습니다.
  • ◆STD / 포화 제어 : 100% RH의 포화 시험 전용 모드입니다. 시작부터 100% RH를 유지하여 젖은 포화시험이라고도 불리며 시료에 결로가 발생합니다. 기존의 포화형 압력 쿠커에 대응한 시험이 가능합니다.
3가지 배기모드

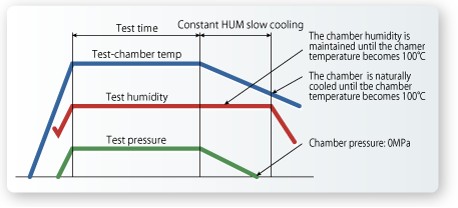

  • 1.습도유지 서냉 모드
  • 시험 종료 후, 챔버 내 온도 100℃ 이하, 조내 압력 0MPa가 될 때까지 시험 습도를 유지하면서 서냉합니다. 급격한 배기를 함으로써 시료에 가해지는 압력 스트레스와 건조를 방지합니다. 또, 도중 꺼내기의 영향을 최소한으로 억제한 정밀도 높은 시험을 할 수 있습니다.
  •

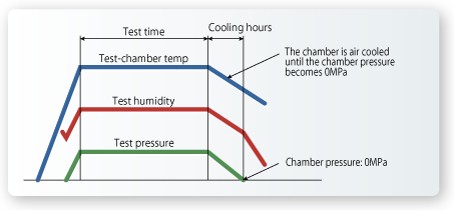

  • 2.보습냉각 모드
  • 시험 종료 후 시험조 내 압력이 0MPa가 될 때까지 배기는 하지 않고 팬에 의한 공냉을 실시함으로써 압력 스트레스, 건조를 최소화하면서 습도 유지 서냉에 비해 단시간에 냉각이 가능합니다.
  •

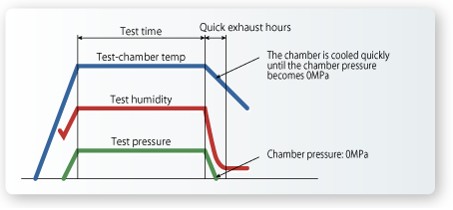

  • 3.급속배기 모드
  • 시험 종료 후 즉시 배기 밸브를 개방하고 단시간에 배기·배탕을 실시합니다. 모든 모드 중 시험 종료부터 꺼내기까지가 최단 모드입니다. 압력 스트레스 등을 문제로 하지 않는 시료에 적합합니다. 또한 포화형 압력 쿠커와의 호환성도 얻을 수 있습니다.
  •

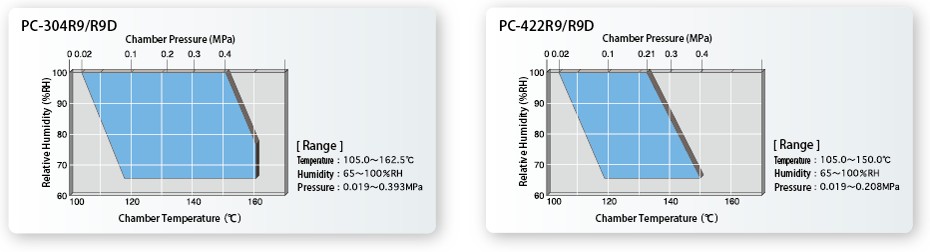

시험 공정 시의 온습도 제어범위
