STAF 장치 (데모기) Steel Tube Air Forming System
작성자 관리자
날짜 2026-01-23 17:04:29
니이하마 공장에 준공된 데모기.

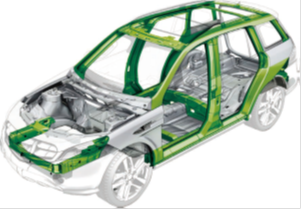

본 데모기에서는 실제의 차체 골격부 자재의 성형 제작이
가능합니다.
상세 보기
STAF 장치 (데모기) Steel Tube Air Forming Sys
| STAF 데모기 사양 | |
|---|---|
| 능력(tf) | 800 |
| Stroke(mm) |
100(가압영역) 600(근접) |
| 적용 길이(mm) | 1740 |
| 테이블 상면 치수(mm) | L1900 x W1600 |
| 장치 외관(mm) | L4950 x W4800 x H7500 |
| 중량(t) | 85 |
| 통전전류(A) | 18000 |
| 고압가스 발생능력(NL/m) | 8770 |

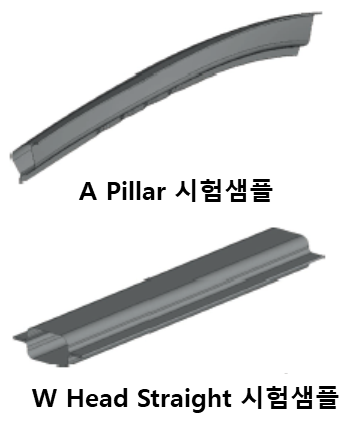

| 데모기에서 성형 가능한 형상 | |
|---|---|
| 최대 파이프 지름(Φ) | 150 |
| 최소 파이프 지름(Φ) | 50 |
| 제품 전장(mm) | ∼약1600 |
| 파이프(소재) 길이(mm) | 750 ∼ 1930 |
| 제품 판두께(mm) | t1.0 ∼ 2.0 |
| 최소 곡율 반경(R) | 500 |
| 최소 구부림 각도 | 120° ∼ 180° |
| 재질 | Mn-B강 |
