STAF에 대하여

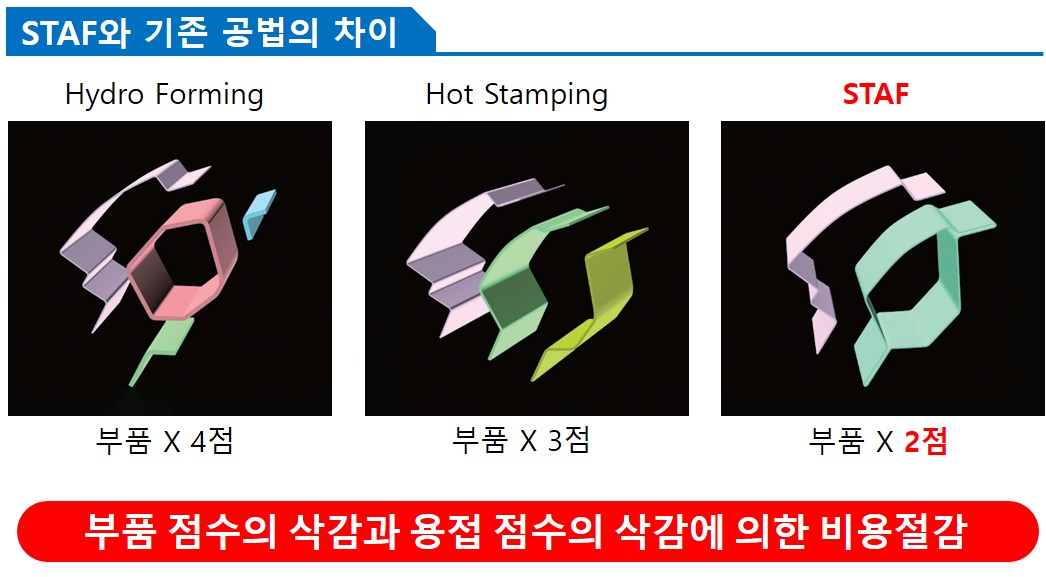

◆ 자동차 바디 구조의 혁신

• STAF(스틸 튜브 에어포밍)는 자동차 바디 프레임의 무게를 대폭 줄일 수 있는 새로운 성형 시스템입니다. STAF는 프레스 성형과 블로우 성형을 결합한 새로운 튜브식 핫 에어 블로우 성형 프로세스입니다.

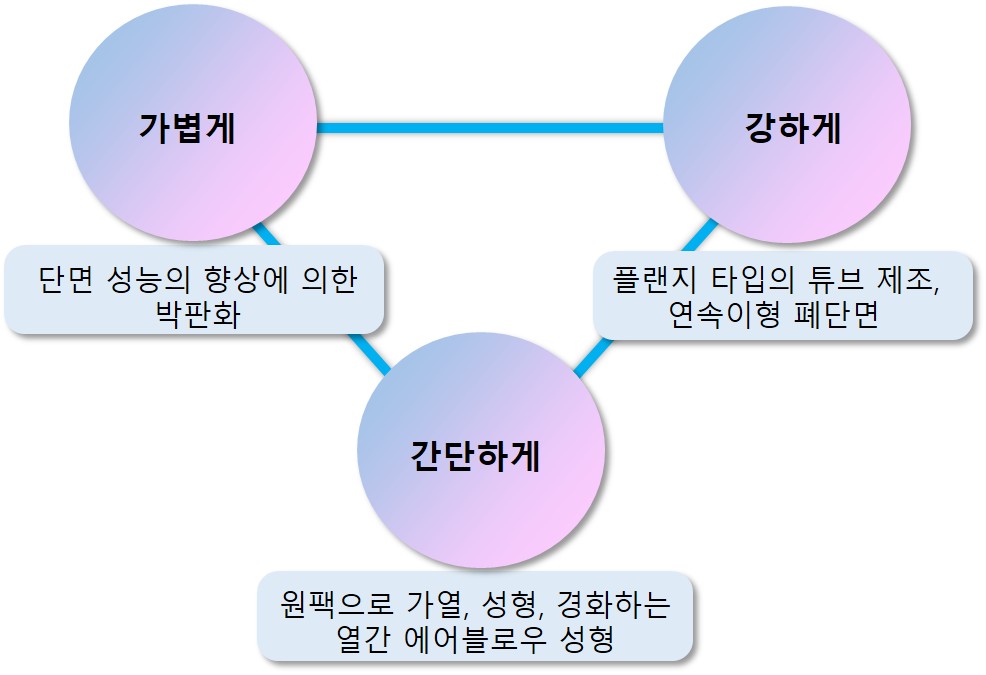

◆ 강화, 경량, 간소화

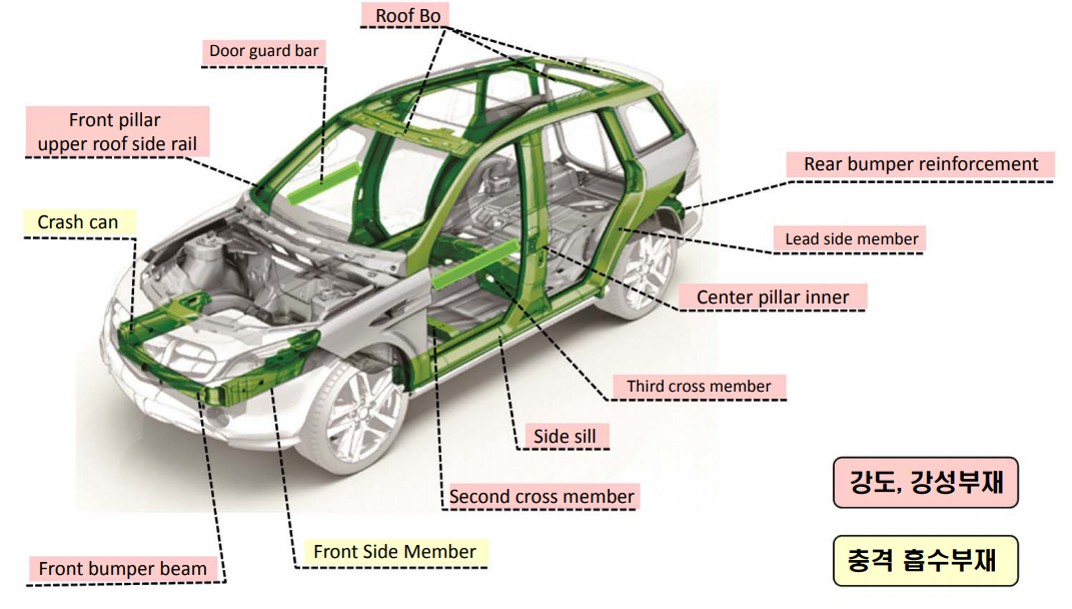

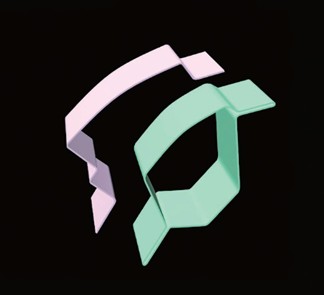

• STAF는 플랜지를 이용한 자체 연속 폐단면과 PHS(프레스 경화강)의 높은 재료 강도를 실현해 자동차 경량화와 충돌 안전성 향상에 기여하고 있습니다.

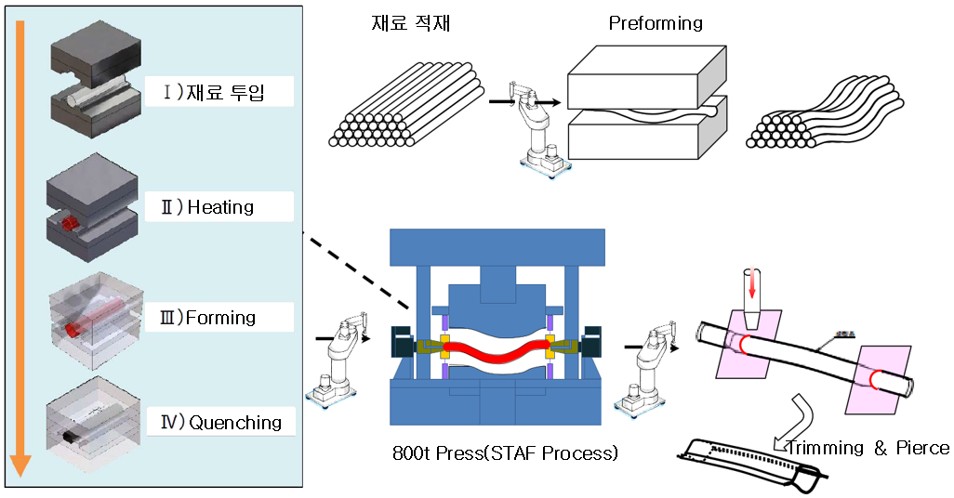

• STAF(스틸 튜브 에어포밍) 시스템은, 그 심플한 프로세스에 의해, 강하고 강성이 높고 경량인 튜브 부품을 성형하는 것을 가능하게 합니다. 독자적인 제어 시스템에 의해 재료 파이프를 다이에 세팅하고 (1) 전기 줄 가열 ⇒ (2) 에어 블로우 (플랜지 성형) ⇒ (3) 2차 에어 블로우 (성형)과 다이 담금질을 1 팩으로 실시합니다.
• 1. 전기 줄 가열
• 재료 파이프를 다이에 꽂고 전극으로 가장자리를 던집니다.
• 전기 줄 가열을 처리하고 파이프를 빠르게 가열합니다.
• 난방법과 비교하여 에너지 효율의 향상과 운전 비용 및 환경 부하의 삭감으로 이어집니다.
• 2. 제1 에어브로우(플랜지 형성)
• 재료 파이프를 가열한 후, 독자적인 제어 기술로 다이 스트로크의 중앙에 고압 공기를 파이프 안쪽에 주입하여 플랜지를 성형합니다.
• 3. 첫 번째 공기 분사 후 다이는 완전히 닫히고 다시 고압의 공기를 공급하여 정확하게 단면 형상을 형성합니다. 재료는 금형 표면에 결합되어 담금질됩니다.
•
